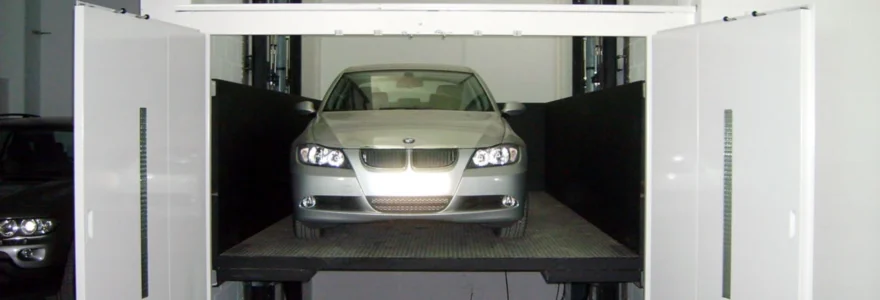

Dans un monde où l'espace urbain devient de plus en plus précieux, les solutions innovantes de stationnement gagnent en popularité. Parmi ces solutions, le monte-voiture s'impose comme une option particulièrement intéressante pour optimiser l'utilisation de l'espace vertical dans les parkings et les garages. Ce système ingénieux permet de soulever et de stocker les véhicules sur plusieurs niveaux, offrant ainsi une augmentation significative de la capacité de stationnement sans nécessiter d'extension horizontale.
Principes mécaniques des monte-voitures
Avant de se lancer dans l'installation d'un monte-voiture, il est essentiel de comprendre les principes mécaniques qui régissent son fonctionnement. Ces systèmes de levage sophistiqués reposent sur des technologies éprouvées, conçues pour assurer la sécurité et l'efficacité du transport vertical des véhicules.
Systèmes hydrauliques vs électromécaniques
Les monte-voitures modernes utilisent principalement deux types de systèmes de levage : hydrauliques et électromécaniques. Chacun présente ses avantages et ses inconvénients, et le choix dépendra souvent des spécificités du projet.
Les systèmes hydrauliques sont particulièrement appréciés pour leur capacité à soulever des charges lourdes avec une grande précision. Ils fonctionnent grâce à la pression exercée par un fluide hydraulique, généralement de l'huile, pompé dans des vérins. Cette technologie offre une excellente stabilité et un fonctionnement silencieux, ce qui la rend idéale pour les installations résidentielles ou les parkings où le bruit doit être minimisé.
D'autre part, les systèmes électromécaniques utilisent des moteurs électriques couplés à des mécanismes de levage tels que des chaînes ou des vis sans fin. Ils sont souvent préférés pour leur efficacité énergétique et leur maintenance plus simple, car ils ne nécessitent pas de fluide hydraulique. Ces systèmes sont particulièrement adaptés aux installations à usage intensif, comme dans les parkings publics à fort trafic.
Capacité de charge et dimensionnement
La capacité de charge est un élément crucial dans la conception d'un monte-voiture. Elle détermine non seulement le type de véhicules pouvant être transportés, mais aussi les exigences structurelles de l'installation. Les monte-voitures modernes sont généralement conçus pour supporter des charges allant de 2 000 à 5 000 kg, voire plus pour certains modèles spécialisés.
Le dimensionnement du monte-voiture doit prendre en compte plusieurs facteurs :
- Le poids maximal des véhicules à transporter
- Les dimensions des véhicules (longueur, largeur, hauteur)
- L'espace disponible pour l'installation
- La hauteur de levage requise
- Le nombre de niveaux de stationnement souhaités
Il est important de prévoir une marge de sécurité dans le dimensionnement pour garantir un fonctionnement sûr et durable du système. Un surdimensionnement modéré peut également offrir une flexibilité accrue pour accueillir différents types de véhicules à l'avenir.
Mécanismes de sécurité et freinage d'urgence
La sécurité est une priorité absolue dans la conception et l'installation des monte-voitures. Ces systèmes intègrent plusieurs mécanismes de sécurité pour prévenir les accidents et assurer une utilisation sans risque :
- Systèmes de verrouillage mécanique à chaque niveau
- Détecteurs de surcharge
- Capteurs de présence pour éviter les collisions
- Systèmes de freinage d'urgence
- Boutons d'arrêt d'urgence accessibles
Le système de freinage d'urgence est particulièrement crucial. Il est conçu pour arrêter immédiatement la plateforme en cas de défaillance du système principal. Dans les systèmes hydrauliques, cela peut impliquer des valves de sécurité qui bloquent le flux d'huile en cas de chute de pression. Pour les systèmes électromécaniques, des freins à ressort ou électromagnétiques peuvent être utilisés pour immobiliser rapidement la plateforme.
Analyse structurelle pour l'installation
L'installation d'un monte-voiture nécessite une analyse structurelle approfondie pour garantir la sécurité et la longévité du système. Cette étape est cruciale et doit être réalisée par des ingénieurs qualifiés.
Évaluation de la résistance du sol et des fondations
La première étape de l'analyse structurelle consiste à évaluer la capacité du sol et des fondations existantes à supporter la charge additionnelle du monte-voiture et des véhicules. Cette évaluation implique généralement :
Une étude géotechnique pour déterminer la nature et la résistance du sol. Des tests de charge pour évaluer la capacité portante des fondations existantes. Une analyse de la répartition des charges sur la structure du bâtiment.
Dans certains cas, il peut être nécessaire de renforcer les fondations ou d'ajouter des supports supplémentaires pour répartir la charge de manière plus uniforme. Cette étape est particulièrement importante pour les installations dans des bâtiments existants qui n'ont pas été initialement conçus pour supporter un tel équipement.
Calcul des contraintes et renforcement structurel
Une fois la capacité du sol évaluée, il faut calculer les contraintes exercées sur la structure du bâtiment par le monte-voiture. Ces calculs prennent en compte :
Le poids total du système (plateforme, mécanismes de levage, véhicules). Les forces dynamiques générées lors du fonctionnement. Les charges latérales potentielles (par exemple, en cas de séisme).
En fonction de ces calculs, un renforcement structurel peut être nécessaire. Cela peut impliquer :
- L'ajout de poutres de support
- Le renforcement des murs porteurs
- L'installation de contreventements supplémentaires
L'objectif est de s'assurer que la structure peut non seulement supporter le poids statique du système, mais aussi résister aux forces dynamiques générées pendant son utilisation.
Intégration aux systèmes électriques et hydrauliques existants
L'installation d'un monte-voiture nécessite également une intégration soigneuse aux systèmes électriques et, le cas échéant, hydrauliques du bâtiment. Cela implique :
Une évaluation de la capacité électrique existante pour déterminer si des mises à niveau sont nécessaires. La planification des connexions électriques et des systèmes de contrôle. Pour les systèmes hydrauliques, la conception d'un réseau de tuyauterie et l'emplacement de la centrale hydraulique.
Il est important de travailler avec des électriciens et des ingénieurs en systèmes hydrauliques qualifiés pour assurer une intégration sans faille et conforme aux normes de sécurité.
Processus d'installation étape par étape
L'installation d'un monte-voiture est un processus complexe qui nécessite une planification minutieuse et une exécution précise. Voici un aperçu des principales étapes :
1. Préparation du site : Cette étape comprend le dégagement de l'espace, le renforcement des structures si nécessaire, et la préparation des fondations.
2. Installation de la structure de base : Les colonnes de support et les rails guides sont mis en place et solidement ancrés.
3. Montage du mécanisme de levage : Selon le type de système choisi, cela peut impliquer l'installation de vérins hydrauliques ou de moteurs électriques avec leurs systèmes de transmission.
4. Installation de la plateforme : La plateforme de levage est montée sur le mécanisme et alignée avec précision.
5. Connexions électriques et hydrauliques : Tous les systèmes sont connectés et testés pour assurer leur bon fonctionnement.
6. Installation des systèmes de sécurité : Les dispositifs de sécurité, tels que les barrières, les capteurs et les systèmes de verrouillage, sont mis en place.
7. Tests et ajustements : Des tests approfondis sont effectués pour vérifier le bon fonctionnement de tous les composants et effectuer les ajustements nécessaires.
8. Finitions et inspections : Les finitions esthétiques sont réalisées, et des inspections finales sont menées pour s'assurer de la conformité aux normes de sécurité.
Réglementations et normes de sécurité
L'installation et l'exploitation d'un monte-voiture sont soumises à des réglementations strictes visant à garantir la sécurité des utilisateurs et la conformité aux normes du bâtiment.
Certifications requises pour les monte-voitures
Les monte-voitures doivent obtenir diverses certifications avant de pouvoir être mis en service. Ces certifications varient selon les pays et les régions, mais incluent généralement :
La certification CE pour les pays de l'Union Européenne, garantissant la conformité aux directives européennes en matière de sécurité. Des certifications spécifiques liées aux ascenseurs et monte-charges, telles que la certification EN 81-20 en Europe. Des certifications de sécurité électrique et mécanique.
Il est crucial de travailler avec des fabricants et des installateurs qui peuvent fournir toutes les certifications nécessaires pour assurer la légalité et la sécurité de l'installation.
Conformité aux codes du bâtiment et urbanisme
L'installation d'un monte-voiture doit respecter les codes du bâtiment locaux et les règlements d'urbanisme. Cela peut inclure :
Des exigences spécifiques en matière de résistance au feu et de compartimentage. Des normes d'accessibilité pour les personnes à mobilité réduite. Des restrictions sur la hauteur et l'emplacement des structures extérieures.
Il est recommandé de consulter les autorités locales dès le début du projet pour s'assurer que tous les aspects de l'installation sont conformes aux réglementations en vigueur.
Protocoles d'inspection et de maintenance obligatoires
Une fois installé, un monte-voiture doit faire l'objet d'inspections régulières et d'une maintenance préventive pour garantir son bon fonctionnement et sa sécurité continue. Les protocoles typiques incluent :
Des inspections visuelles quotidiennes par les opérateurs. Des contrôles mensuels des systèmes de sécurité et des mécanismes de levage. Des inspections annuelles approfondies par des techniciens certifiés. Des tests de charge périodiques pour vérifier la capacité de levage.
Ces protocoles doivent être documentés et les registres conservés pour démontrer la conformité aux exigences réglementaires.
Optimisation de l'espace et configurations personnalisées
L'un des principaux avantages des monte-voitures est leur capacité à optimiser l'utilisation de l'espace vertical. Cette flexibilité permet de créer des solutions de stationnement sur mesure adaptées aux contraintes spécifiques de chaque site.
Les configurations courantes incluent :
Systèmes à empilement simple : Idéaux pour les garages résidentiels, permettant de stocker deux voitures dans l'espace vertical d'une seule.
Systèmes à empilement multiple : Adaptés aux parkings commerciaux, permettant de stocker plusieurs véhicules sur plusieurs niveaux.
Systèmes rotatifs : Particulièrement efficaces pour les espaces étroits, ces systèmes font pivoter les véhicules pour optimiser l'utilisation de l'espace.
Systèmes puzzle : Ces configurations complexes permettent de déplacer les véhicules horizontalement et verticalement pour maximiser la capacité de stockage.
Le choix de la configuration dépendra de facteurs tels que l'espace disponible, le nombre de véhicules à stocker, et les besoins spécifiques en termes d'accessibilité et de temps de récupération des véhicules.
